LTF 420P110

Цена по запросу

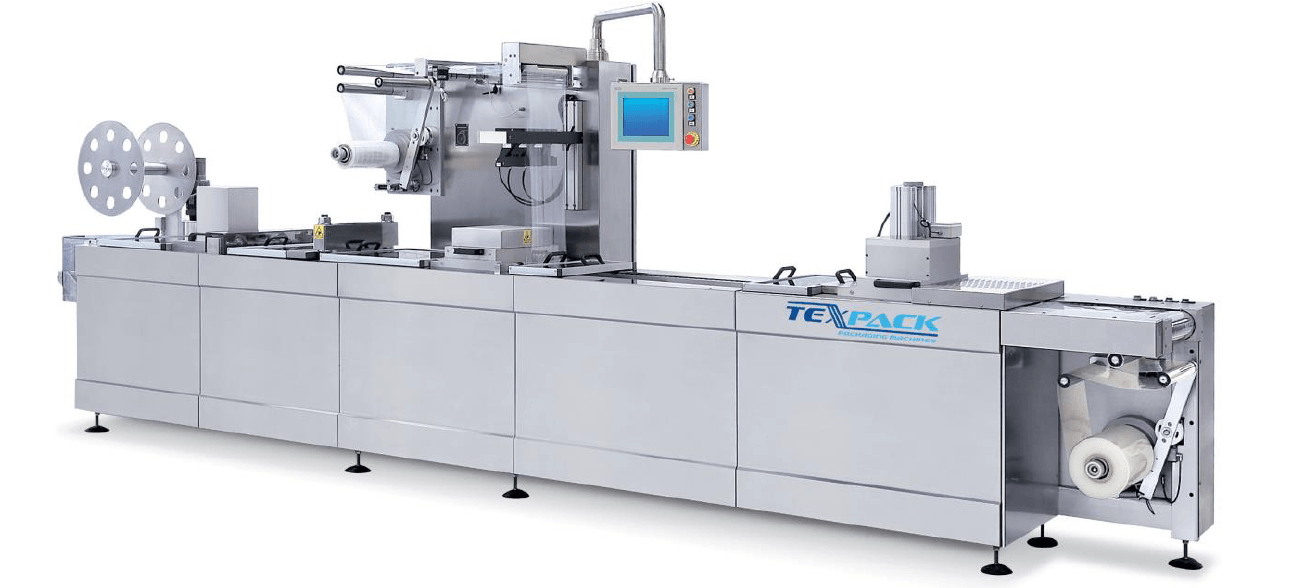

Автоматический термоформер (для лотков малой емкости из жесткой пленки) LTF 420P110

Сделать заказ или уточнить цену

Категория: , ,
Упаковка: , ,

[video width="480" height="320" mp4="https://www.goldshar.net/wp-content/uploads/2015/08/Linea-Dosaggio-MARMELLATE.mp4"][/video]

Особенности конструкции и комплектация

  1. Формовщик
  • Конструкция выполнена из нержавеющей стали AISI 304;
  • Высокий стандарт поддержания чистоты;
  • Легкая доступность электрических и пневматических узлов;
  • Опоры для регулировки высоты рабочей поверхности;
  • Стандартная зона загрузки на 3÷4 шага;
  • Высококачественные цепи из нержавеющей стали (для эффективного продвижения пленок к рабочей секции);
  • Направляющие из нейлона и стали;
  • Цепная передача посредством коробки передач (с приводом от бесщеточного электродвигателя);
  • Пневматически управляемые держатели верхнего и нижнего рулонов пленки (в сборе с тормозами и системой балансировки);
  • PLC и сенсорная панель управления 8”;
  • Оперативная система Windows CE;
  • Удаленный сервис через Интернет;
  • Сэндвич пластины с тефлоновым покрытием (с регулировкой глубины);
  • Штамп для формовки жесткой (нижней) пленки;
  • Блок формовки и упаковки (из анодированного алюминия);
  • Водяное охлаждение;
  • Продольный циркулярный нож (в комплекте с приводным валом; легко доступен для очистки и обслуживания);
  • Возможность вырубки с закругленными углами;
  • Максимальная глубина формовки - 30 мм (для жесткой (нижней) пленки);
  • Разгрузочный конвейер;
  • Смотка обрезков пленок на отдельный рулон;
  • Вакуумный насос Busch 63 Mc (для формовки);
  • Вакуумный насос Busch 63 Mc (для вакуумирования);
  • В комплекте одна матрица;
  • Устройство для работы с верхней пленкой с печатью;
  • Соответствие стандартам ЕС.



  1. Система дозировки продукта.



  • Объемный пневматический дозирующий/наполняющий блок GR. 70/7 (70 мл х7 шт.)



  • Изготовлена из нержавеющей стали AISI 304;
  • Все наполняющие блоки установлены на собственных основаниях из нержавеющей стали с колесами из нержавеющей стали;
  • Единая регулировка объема дозирования (для ВСЕХ блоков) посредством ОДНОГО маховика с градуированной шкалой;
  • Управление в двух режимах: ручное (педаль) и/или автоматическом;
  • Дозирующие цилиндрические емкости выполнены из шлифованной нержавеющей стали;
  • Поршни дозаторов из нержавеющей стали;
  • Специальные тефлоновые уплотнения, подходящие для контакта с пищевыми продуктами;
  • Концевики ограничения хода;
  • Пневматические компоненты FESTO – PARKER;
  • Электроклапан - 24В (для автоматической работы в связке с упаковочной машиной/линией);
  • Давление сжатого воздуха 6 бар; расход сжатого воздуха - 70÷80 л/цикл;
  • Накопительный бункер на 7 выходов - для заполнения блока GR. 70/7;
  • Изготовлен из нержавеющей стали AISI 304;
  • Емкость ~ 60 л;
  • Форсунки из нержавеющей стали (с устройством "нет капли"- 7 шт.);
  • Вертикальная форсунка (с устройством "нет капли"; с пневматическим цилиндром - выходное отверстие Ø 10 мм;
  • Состоит из двух частей, которые легко могут быть разобраны для чистки;

Внимание! При уточнении компоновки оборудования, должно быть уточнено место размещения блоков дозирования и конструкция форсунок (для обеспечения режима легкой разборки и чистки)

  • Основание для форсунок (с "боковым движением")
  • Напряжение: 230/380В 50Гц;
  • Давление сжатого воздуха 6 бар
  • Изготовлено из нержавеющей стали AISI 304 (одна штука).
  • Обеспечивает скольжение группы форсунок вперед-назад, чтобы заполнять группу лотков 7х7 за один цикл;
  • Устройство позиционирования форсунок (регулировка по высоте и ширине; в комплекте с гибкими шлангами для подключения к узлам наполнения);
  • Основание для установки ("на мосту" - панель над конвейером) на автомате-термоформере или на раме наполнителя (определяется при заказе);



  • Электрический щит
    • Изготовлен из нержавеющей стали AISI 304;
    • стандарт безопасности IP65;
    • PLC Siemens для контроля взаимосвязи форсунок и базы;                                                         - Подключение и управления для: дозатора и форсунок (и детектора уровня - см. опционально);                                                                                       -соответствие нормативам ЕС;

ОПЦИЯ:

  • Электронный датчик уровня продукта в бункере;
  • Электропроводка и управления от главной электрической панели дозатора,
ПродуктГорчица, кетчуп
Тип упаковкиГерметичная/МА
Ширина верхней пленки, мм420±1
Ширина нижней пленки (жесткой), мм420±1
Максимальный Ø верхнего и нижнего рулона пленки, мм500
Ø втулки рулона, мм76
Рабочий шаг конвейера, мм300
Размер лотка (ДxШxВ), мм Автоматический термоформер (для лотков малой емкости из жесткой пленки) LTF 420P1102
Максимальная глубина формовки, мм30
Вес упаковки, г25÷28
Производительность, цикл/мин6÷10

*Точная производительность определяется при тесте с упаковочными пленками Покупатели и в заданном режиме (МА/Вакуум)

Тип пленкиМногослойная барьерная

Верхняя – гибкая

Нижняя – жесткая

Напряжение, в/Гц/ф380/50/3
Установочная мощность, квт5,5
Давление сжатого воздуха, атм6,0
Расход сжатого воздуха, л/мин1000
Класс защитыIP65
